我公司的10千伏戶內高壓開關柜及斷路器是在原成熟的GZS1開關柜基礎上開發的系列化產品。該產品用于戶內用戶，額定電壓10kV，額定容量25～40kA。本產品具有安裝方便、高可靠性的特點。

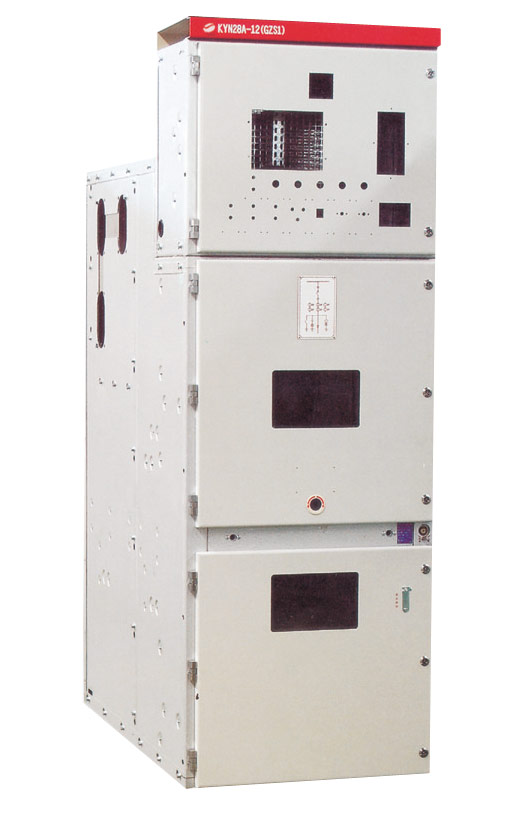

1、概述: KYN28A-12（Z）戶內鎧裝移開式交流金屬封閉開關設備系是中壓配電開關設備。適用于三相交流50Hz、7.2～12kV單母線及單母線分段電力系統，用于接收及分配電能，并對電路進行控制、保護及監測。設備完全滿足“電氣五防”要求，并通過內部故障燃弧試驗及凝露污穢試驗。

2、用途:廣泛用于發電廠、中小型發電機輸電、工礦企業配電及電業系統的二次變電所的受電、送電及大型高壓電動機啟動等，實行控制保護、監測之用

3、主要特點:

KYN28A-12系列開關設備機構整體由柜體和中置可抽出部件兩大部分組成，柜體用隔板分為五個相互獨立的隔室，外殼防護等級為IP4X,各隔室間防護等級IP2X.設備配備手車室VS1型真空斷路器或固定式負荷開關，可以從正面進行安裝調試和維護，因此它可以背靠背組成雙排列和靠墻安裝，提高了開關設備的安全性、靈活性，減少了占地面積。

4、技術數據:

額定電壓：12kV

額定頻率：50Hz

額定電流：630、1250、1600、2000、2500、3150、4000A

額定絕緣水平：1min工頻耐受電壓42kV；雷電沖擊耐受電壓75kV

額定短路開斷電流：20、25、31.5、40kA

額定短路關合電流（峰值）：50、63、80、100kA

額定短路持續時間：3s、 4s

外形尺寸(寬x深x高）(mm): 800x1450(1750)x2240

1000x1450(1750)x2240

注：括號內的為架空進出線的深度，4000A以上需要強制風冷

5、執行標準:

GB/3906-91  《3~35kV交流金屬封閉開關設備與控制設備》

GB/T11022-1999 《高壓開關設備和控制設備標準的共用技術要求》

JB/T3855-1996  《3.6～40.5kV戶內交流高壓真空斷路器》

DL/T403-2000   《12～40.5kV高壓真空斷路器訂貨技術要求》

DL/T404-1997   《戶內交流高壓開關柜訂貨技術條件》

6、使用條件:

環境溫度

最高溫度+40℃

最低溫度-15℃

濕度：

最大日平均相對濕度95%

最大月平均相對濕度90%

飽和蒸汽壓：日平均值不大于2.2kpa,月平均值不大于1.8kpa

地震烈度：不超過8度

周?chē)諝獠皇芨g性或可燃?xì)怏w，水蒸汽等明顯污染，可用與垂直滴水的環境。

海拔高度不超過1000m

7、訂貨須知:

訂貨時應提供下列資料

一次系統圖及平面布置圖

二次原理圖，端子排列圖，若無端子排列圖時，按制造廠家的端子排編排

開關柜的電器元件的型號，規格、數量

電器設備匯總表

需要母線橋（兩列柜間母線橋和墻柜間母線橋)時，需要提供跨距和高度尺寸

開關柜使用在特殊環境條件下應在訂貨時提出

若有其他特殊選項時，須在訂貨時說明
